螺杆式冷水机质量保证,买得舒心,用得放心。
宝驰源制冷设备有限公司是一家专业生产制冷设备和空调设备等项目,可提供从项目规划、工程设计、施工、维护及制冷、控制设备的生产制造等一体化服务。
螺杆式冷水机别名风冷螺杆式冷水机，风冷螺杆式冻水机，风冷螺杆式制冷机，风冷螺杆式冷冻机，风冷螺杆式冷水机组，风冷螺杆式冻水机组，螺杆式冷水机组,螺杆式冷冻机组,螺杆式低温冷水机组,螺杆式低温冷冻机组,螺杆式低温冰水机组,水冷螺杆式冷水机组,水冷螺杆式冷冻机组，螺杆式冷冻机,螺杆式冻水机,螺杆式冷却机,螺杆式冰水机,螺杆式制冷机，螺杆式循环冷却机，螺杆式循环冷却系统
螺杆式冷水机因其关键部件-压缩机采用螺杆式故名螺杆式冷水机,机组由由蒸发器出来的状态为的气体冷媒;经压缩机绝热压缩以后,变成高温高压状态。被压缩后的气体冷媒,在冷凝器中,等压冷却冷凝,经冷凝后变化成液态冷媒,再经节流阀膨胀到低压,变成气液混合物。其中低温低压下的液态冷媒,在蒸发器中吸收被冷物质的热量,重新变成气态冷媒。气态冷媒经管道重新进入压缩机,开始新的循环。这就是冷冻循环的四个过程。也是螺杆式冷水机的主要工作原理。
压缩原理:
吸气过程:气体通过吸气口进入转子齿槽。随着转子的旋转,星轮依次进入与转子齿槽啮合的状态,气体进入压缩腔(转子齿槽曲面、机壳内腔和星轮齿面所形成的密闭空间)。
压缩过程:随着转子旋转,压缩腔容积不断减小,气体随压缩直至压缩腔转至排气口。
排气过程:压缩腔转至排气口后开始排气,便完成一个工作循环。由于星轮对称布置,循环在每旋转一周时便发生两次压缩,排气量相应是上述一周循环排气量的两倍。

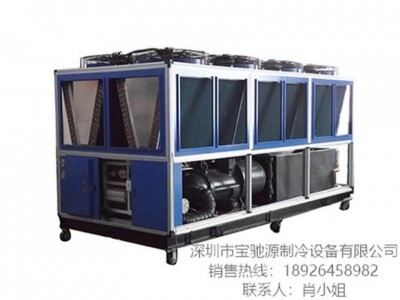

风冷螺杆式冷水机组特点:
1. 制冷量范围为:102500Kcal/h到654800Kcal/h。
2、世界压缩机原装进口双螺杆系列压缩机。双螺杆5：6齿数比及线型设计，节能高效。高效活阀能量控制，实现分级或无级能控。平衡设计，运转超静平稳。运动部件严格处理，特殊排气处油平衡块设计，维修周期长，无故障运行40000小时以上。高效油分离器，排气带出油量小于1.5%，有效提高两器换热，更加节能耐用。
3、新型高效蒸发器：日本神户高效内螺纹铜管，增强传热效果，更加节能高效。运用CAD/CAM设计加工技术，CNC加工中心制作完成，结构紧凑，体积小巧，经久耐用。U型结构的换热管束，可整体抽出清洗内部水垢，方便维修保养。干式蒸发器，方便回油，提高压缩机寿命和系统的可靠性。
4、风冷式冷凝器：散热翅片由高速冲床冲孔，翻片质量可靠。二次翻边，铜管与翅片更加紧密接触，换热效率高。采用全进口铜管和全自动弯头焊接，大大增强了氧密性，杜绝制冷剂泄漏现象。尤其适合水资源缺乏或水质硬度高的地区使用。
5、微处理控制系统：工业级PLC机组集中控制，配合压缩机的能调系统，可及时准确控制机组制冷量与冷负荷的匹配，保证机组以效率运行，降低运行费用。内部集成断水、低温、高低压、防冻、缺相、延时启动、逆相、过载、电机过热、油压差等多项安全保护及处理功能。
6. 本系列机组在装配性能上除具备水冷式螺杆机组系列的一般特征外,其的优点是不需要水冷却系统,只要是通风良好的地方便可以使用。
7. 风冷机组不需要配备冷却水泵、冷却塔等辅助设备,可大量节省材料及工程安装费用,甚至不需要设置机房。
8. 本系列机组可广泛用于宾馆、酒楼、商场、学校、医院、办公室等各类工业与民用建筑环境空调系统。
9. 除定型产品外,本公司还可根据客户要求订制各类特殊冷水机组及热泵机组,并提供现场组装、技术指导及现场调试服务。
风冷式螺杆机冷水机参数一
| 项目 | 型号 | BCY-40AS | BCY-50AS | BCY-60AS | BCY -70AS | BCY -80AS | BCY-90AS | BCY -100AS | BCY -110AS |
| |||
| 名义制冷量 | Kcal/h | 99760 | 124700 | 149640 | 174580 | 199520 | 224460 | 249400 | 274340 | ||||
| KW | 116 | 145 | 174 | 203 | 232 | 261 | 290 | 319 | |||||
| 输入功率 | KW | 33.3 | 40.8 | 49.8 | 57.6 | 66.4 | 74 | 83 | 90.5 | ||||
| 机组运行电流 | A | 69 | 83 | 104 | 120 | 138 | 155 | 174 | 190 | ||||
| 能量控制 | 100-75-50-0 | ||||||||||||
| 电源 | 3Φ-50HZ-380V | ||||||||||||
| 制冷剂 | 名称 | R22 | |||||||||||
| 压缩机 | 类型 | 半封闭螺杆式 | |||||||||||
| 功率 | Kw | 30*1 | 37.5*1 | 45*1 | 52.5*1 | 60*1 | 67.5*1 | 75*1 | 82.5*1 | ||||
| 蒸发器 | 类型 | 壳管式 | |||||||||||
| 冷却水量 | m3/h | 24 | 30 | 36 | 42 | 48 | 54 | 60 | 66 | ||||
| 进出水管 | DN | 65 | 80 | 80 | 80 | 100 | 100 | 100 | 100 | ||||
| 冷凝器 | 类型 | 铜管波纹翅片 | |||||||||||
| 散热风机 | 型式 | 高效静音型 | |||||||||||
| 散热风量 | m3/h | 40000 | 50000 | 60000 | 70000 | 80000 | 90000 | 100000 | 110000 | ||||
| 电机 | KW | 0.55*6 | 0.55*6 | 0.8*6 | 0.85*6 | 0.8*8 | 0.85*8 | 0.8*10 | 0.8*10 | ||||
| 保护装置 | 高低压开关保护，过载保护装置，线圈过热保护器，低温保护开关，逆相缺相保护器、水流保护 | ||||||||||||
|
外形尺寸 | 长 | mm | 2400 | 2400 | 2800 | 3200 | 3800 | 4200 | 4600 | 4600 | |||
| 宽 | mm | 1400 | 1400 | 1500 | 1500 | 1500 | 1550 | 1600 | 1600 | ||||
| 高 | mm | 2100 | 2100 | 2200 | 2200 | 2300 | 2300 | 2350 | 2350 | ||||
| 机组重量 | kg | 1056 | 1104 | 1284 | 1332 | 1416 | 1452 | 1512 | 1560 | ||||
| 运行重量 | kg | 1161 | 1214 | 1412 | 1465 | 1557 | 1597 | 1663 | 1716 | ||||
|
| |||||||||||||
工作范围:
冰水出水温度范围：5---15℃，超出范围请注明。
机组在环境温度≤35℃工况下
风冷式螺杆机冷水机参数二
| 项目 | 型号 | BCY-120AS | BCY-130AS | BCY-140AS | BCY-150AS | BCY-160AS | BCY -180AS | BCY -200AS | |||
| 名义制冷量 | Kcal/h | 299280 | 324220 | 349160 | 374100 | 399040 | 448920 | 498800 | |||
| KW | 348 | 377 | 406 | 435 | 464 | 522 | 580 | ||||
| 输入功率 | KW | 99 | 107 | 241 | 124 | 131 | 150 | 167 | |||
| 机组运行电流 | A | 207 | 224 | 220 | 260 | 275 | 315 | 350 | |||
| 能量控制 | 100-75-50-0 | ||||||||||
| 电源 | 3Φ-50HZ-380V | ||||||||||
| 制冷剂 | 名称 | R22 | |||||||||
| 压缩机 | 类型 | 半封闭螺杆式 | |||||||||
| 功率 | Kw | 90*1 | 97.5*1 | 105*1 | 112*1 | 120*1 | 135*1 | 150*1 | |||
| 蒸发器 | 类型 | 壳管式 | |||||||||
| 冷冻水量 | m3/h | 72 | 78 | 84 | 90 | 96 | 108 | 120 | |||
| 进出水管 | DN | 100 | 100 | 125 | 125 | 125 | 125 | 125 | |||
| 冷凝器 | 类型 | 铜管波纹翅片 | |||||||||
| 散热风机 | 类型 | 高效静音型 | |||||||||
| 散热风量 | m3/h | 120000 | 130000 | 140000 | 150000 | 160000 | 180000 | 200000 | |||
| 电机 | KW | 0.8*12 | 0.8*12 | 0.85*12 | 0.85*14 | 0.85*14 | 1.1*14 | 1.1*16 | |||
| 保护装置 | 高低压开关保护，过载保护装置，线圈过热保护器，低温保护开关，逆相缺相保护器、水流保护 | ||||||||||
| 外形尺寸 | 长 | mm | 5200 | 5200 | 6000 | 6800 | 7400 | 8000 | 9000 | ||
| 宽 | mm | 1600 | 1600 | 1600 | 1600 | 1600 | 1700 | 1800 | |||
| 高 | mm | 2500 | 2500 | 2600 | 2600 | 2600 | 2750 | 2750 | |||
| 机组重量 | kg | 1608 | 1668 | 1716 | 1776 | 1860 | 1956 | 2064 | |||
| 运行重量 | kg | 1768 | 1834 | 1887 | 1953 | 2046 | 2151 | 2270 | |||
工作范围:
冰水出水温度范围：5---15℃，超出范围请注明。
机组在环境温度≤35℃工况下
宝驰源冷水机组在各行业的运用特点及选型
一， UV固化机：
特点：无级调光+水冷却+金属卤素灯=节能+低温+高效，灯室内采用水冷(宝驰源冷水机冷冻水)+风冷式排热，灯管下方加装隔热石英玻璃，有效降低被照物表面温度，保护干燥物品不会受热变形，延长灯管使用寿命；BCY水冷系列 适合：胶印机、凹印机、柔印机、上光涂布机等国内外印刷设备。胶印机如：德国曼罗兰、海德堡、高宝、日本小森、良明、三菱、樱井、北人等。凹印机如：瑞士博斯特、意大利赛鲁迪、西安黑牛、中山松德
二， 超声波清洗机：
经研究证明：超声波作用于液体中时，液体中每个气泡的破裂会产生能量极大的冲击波，相当于瞬间产生几百度的高温和高达上千个大气压，这种现象被称之为“空化作用”，超声波清洗正是用液体中气泡破裂所产生的冲击波来达到清洗和冲刷工件内外表面的作用。
第二超声波在液体中传播，使液体，与清洗槽在超声波频率下一起振动，液体与清洗槽振动时有自己固有频率，这种振动频率是声波频率，所以人们就听到嗡嗡声。
水清洗液适宜的清洗温度为40-60℃，尤其在天冷时若清洗液温度低空化效应差，清洗效果也差。因此有部分清洗机在清洗缸外边绕上加热电热丝进行温度控制，当温度升高后空化易发生，所以清洗效果较好。当温度继续升高以后，空泡内气体压力增加，引起冲击声压下降，反应出这两因素的相乘作用。
终合经上因素，宝驰源牌工业冷水机能降低清洗剂温度，冷凝气态清洗剂，有效防止清洗剂的挥发
三， 塑胶业
注塑 挤塑 吹瓶 压塑 吹膜、压延膜
标准型工业冷水机均能适用于上述行业。
注塑 模具冷却
塑胶粒经加热溶化后注入模具中，凝结后，开模顶出成型塑胶工件，在连续生产过程中有需用对模具进行冷却，以缩短塑胶凝结时间，提高工件尺寸精度，成型质量、表面质量。
冻水温度要求：6…18℃
冻水温差要求：±2K或 ±0.5K
冷水机组制冷能力与注塑机注塑量(通常称“安士”)相关，注塑量越大，所需制冷能力亦大。
注塑机通常以锁模力的“吨数”标称，这就需要将“吨数”转换成 “安士”，但“吨数”与“安士”并非一一对应，下面的对照表仅为一般情况的下的转换关系，并有一定的上下偏差。
挤塑
挤压成型管材、线槽、电缆及各种塑料型材。
加热溶化原料经模具成型后经过一冻水浴冷却，冻水浴池中的水温必须保持恒定。
由于生产速度高，因面需大冷量机组。
由于已有冻水池如果够大，机组可不配水箱。
吹瓶
主要生产各类矿泉水瓶、汽水瓶。
压缩空气干燥 -吹瓶需用清洁、干燥的压缩空气，利用工业冷水机提供的冻水作冷源可除去压缩空气中的水份。
模具冷却 -冷水机能准确控制模具温度,提高产品质量，提高生产效率
压缩空气干燥和模具冷却可使用同一冷水机作冷源
热力塑型
常见产品为一些少容器，如酸奶杯
塑料在恒定频率下被加热的模具挤压成型，保持恒定的温度是非常重要，对冷冻水的温差范围要求非常高，因此需要一个比例式冻水阀门来自却地精确地调节温度。
液压系统
开模、合模、注料都需要液压系统完成，液压油吸收液压泵能量温度上升，通常油温不能高于60℃。
冷却水温度大约在27℃较为合适，由于要求水温与模具不相同，因此需要电动水阀与模具冷却回路分开或需一个独立冷却系统。
四，机械行业
激光技术
在激光(镭射)系统中的激光发生源、光束控制器和电控柜都可能需要额外冷却。
对冻水温度要求通常在15…22℃之间，对冻水精度要求通常为±1K或 ±2K。部分设备可能要求±0.5K，
另外部分设备对冻水电导率，耐腐蚀等有一定的要求。
激光系统中通常在启动时对水温有一定要求，这样就需要在水回路中增加电加热。
在部分系统中的光束控制器会要求独立冷却回路。
对于激光系统中的特殊应用，都能专门设计工业冷水机以满足不同的要求。
焊接
电极、焊接炉和切割器等均需要冷却。
如大、中型焊机电极焊嘴冷却；金、银手饰加工的电炉冷却等
通常小型至中型冷水机组。
需要内外循环水泵系统或封闭水箱系统。
切削加工
许多切削加工机床(加工中心、车床、铣床、钻床等)中需要刀具或主轴高速转动产生热量，在切削过程中亦产生大量的热量。在这些机床设备中通常需冷却的部分如主轴、切削液、润滑油、液压油、电控柜等。
非切削加工
如电火花机，抛光机、研磨机等。
使用冷水机组时水系统易容被一些铁屑堵塞，因些必需加装过滤器。
需要内外循环水泵系统或封闭水箱系统。
售后服务
为创造品牌，提高企业度，树立企业形象，我们本着“追求高质量，用户满意为宗旨”的精神，以“优惠的价格、周到的服务、可靠的产品质量”的原则向您郑重承诺：
1、买方使用部门可以到我司进行免费设备操作培训；
2、使用三个月后，我司客服部会对设备的使用状况回访；
3、我司所售之设备，免费保修期为一年，保修期内，零配件的及维修均免费提供；但设备所有非正常损坏均不属保修范围，买方应支付更换零配件的费用。
4、为消费者调试产品；根据消费者要求，进行有关使用等方面的技术指导；保证维修零配件的供应； 负责产品终身维修服务；
5、免费保修期外，当设备损坏时买方需支付所更换配件费用（按材料采购成本计价）；
6、接到客户电话及“设备故障通知书”后，通过远程维护，如维护不了广东范围内24小时之内到达现场处理，广东省以外72小时之内到达现场处理。
7、您只需拔打电话或用别的方式联系我们，我们就会为您解决任务技术问题。我们将24小时为您提供优质的服务！
质量保证,欢迎咨询洽谈!
